แหวนยางซิลิโคน TPU O

การแนะนำสินค้า

ซีลลูกสูบซิลิโคนหรือแหวนลูกสูบซิลิโคนใช้ในกระบอกสูบนิวเมติกและไฮดรอลิกสำหรับการปิดผนึกของเหลวโปรไฟล์ Silicone Rod Seal บางส่วนได้รับการออกแบบให้มีรูปทรงการปิดผนึกภายในและภายนอกที่คล้ายกันดังนั้นจึงสามารถใช้เป็นซีลลูกสูบได้

ข้อมูลจำเพาะของผลิตภัณฑ์

แหวนลูกสูบซิลิโคนใช้ในอุปกรณ์ซีลลูกสูบซึ่งมีอายุการใช้งานยาวนานกว่าแหวนยางซิลิโคน O

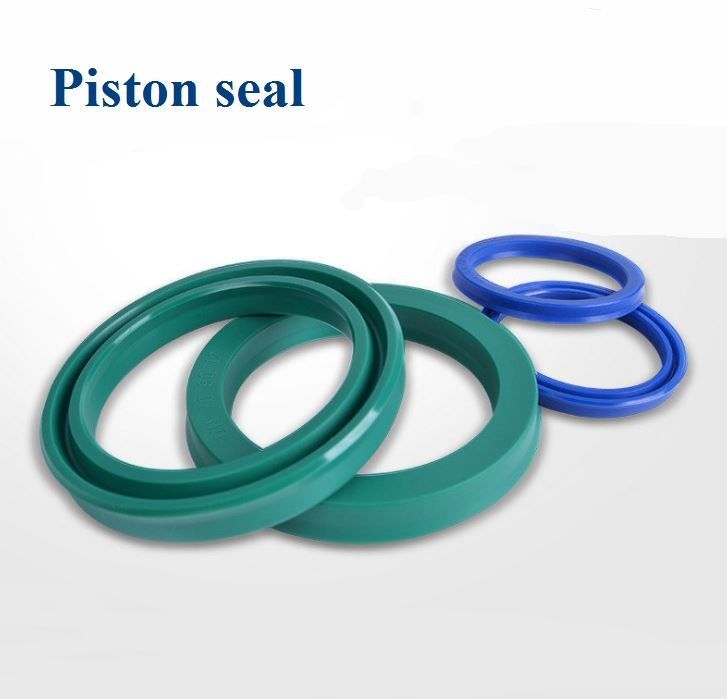

รูปภาพสินค้า

ซีลลูกสูบซิลิโคนได้รับการออกแบบมาเป็นพิเศษสำหรับการใช้งานพลังงานของไหลสารประกอบเหล่านี้ให้ความต้านทานต่อการสึกหรอและคุณสมบัติการอัดขึ้นรูปที่โดดเด่นเข้ากันได้กับสื่อแทบทุกชนิดแสดงให้เห็นถึงประสิทธิภาพที่ยอดเยี่ยมในอุณหภูมิที่สูงเกินไป

ซีลลูกสูบซิลิโคนอยู่ภายในที่ฝาสูบและซีลกับกระบอกสูบเพื่อป้องกันไม่ให้ของเหลวไหลผ่านฝาสูบสิ่งนี้ช่วยให้เกิดแรงดันที่ด้านหนึ่งของลูกสูบทำให้กระบอกสูบขยายหรือหดกลับโดยทั่วไปแล้วซีลลูกสูบซิลิโคนจะแบ่งออกเป็นซีลแบบ single-acting (ความดันที่กระทำด้านเดียวเท่านั้น) และ double-acting (ความดันที่กระทำทั้งสองด้าน)หน้าตัดของซีลลูกสูบซิลิโคนเป็นรูปตัว Y ซึ่งออกแบบมาสำหรับงานปิดผนึกหมุนและงานดัน

ซีลลูกสูบซิลิโคนส่วนใหญ่ทำโดยแม่พิมพ์อัดยางซิลิโคนหรือแม่พิมพ์ฉีด LSR (LIM) พร้อมแผ่นแม่พิมพ์กลางซีลลูกสูบซิลิโคนดีกว่าในการปิดผนึกอายุการใช้งานและขีดจำกัดความดันในการทำงานโดยไม่มีแหวนยึดเมื่อเทียบกับซีลลูกสูบยางอื่น ๆ ซึ่งส่วนใหญ่ทำจากยาง NBR หรือ PU

หมายเหตุ:

1. ขอบและขอบของซีลลูกสูบซิลิโคนไม่ควรมียางซิลิโคนกระพริบ (เสี้ยน) เพราะจะหมุนเมื่ออุปกรณ์ทำงานสำหรับฟังก์ชั่นการปิดผนึกซีลลูกสูบซิลิโคนมีความต้องการในการออกแบบและความทนทานต่อมิติโดยเฉพาะอย่างยิ่งสำหรับขอบซีล

2. แผ่นแม่พิมพ์กลางถูกลบมุมโดยใช้เครื่องมือตัดซึ่งจะสึกหรอไปกับการแปรรูปดังนั้นจึงต้องเปลี่ยนเครื่องมือตัดบ่อยๆ

คุณสมบัติซีลลูกสูบซิลิโคน:

การปิดผนึกที่ยอดเยี่ยม

แรงเสียดทานน้อยลงและการเคลื่อนไหวที่ราบรื่น

ทนต่อแรงกดได้ดีและช่วงความดันที่ใช้งานได้กว้าง

โครงสร้างที่เรียบง่ายและต้นทุนต่ำ

ติดตั้งง่าย

ilicone Piston Seal & Y Profile Ring Sealing Principles

ด้วยการใช้ปากเปิดแหวน Y ยึดพื้นผิวข้อต่อในหน้าสัมผัสเชิงเส้นทำให้เกิด "ความเค้นสัมผัสสูงสุดภายใต้ความดันปานกลางความดันที่สูงขึ้นความดันสัมผัสที่มากขึ้นเมื่อชิ้นส่วนเชื่อมต่อเคลื่อนที่แบบสัมพัทธ์ด้วยความเร็วในการทำงานเมมเบรนเหลวที่ปิดผนึกชั้นจะก่อตัวขึ้นระหว่างริมฝีปากปิดผนึกและพื้นผิวข้อต่อแบบเลื่อนจึงทำให้เกิดผลการปิดผนึกหลังจากปิดผนึกริมฝีปากแล้วจะมีความสามารถในการชดเชยอัตโนมัติที่เกิดจากแรงกดปานกลาง

ซีลลูกสูบและแหวน Y พร้อมปากข้างสำหรับเพลาหลังจากการเคลื่อนไหวแบบต่างตอบแทนแต่ละครั้งของเหลวเล็กน้อย (สื่อการทำงาน) จะยังคงอยู่ระหว่างริมฝีปากหลักและริมฝีปากด้านข้างด้วยการเคลื่อนที่แบบลูกสูบที่เพิ่มขึ้นของเหลวที่เหลือจะเต็มไปด้วยช่องระหว่างริมฝีปากหลักและริมฝีปากด้านข้างจนกลายเป็นพื้นที่ล้อมพิเศษ”

ในขณะที่ริมฝีปากหลักอยู่ในสถานะใช้งานได้ความดันจะสูงกว่าความดันในการทำงานในห้องเล็กเนื่องจากความไม่สามารถบีบอัดของของเหลวในพื้นที่ล้อม”ในขณะนี้ความเค้นสัมผัสระหว่างริมฝีปากด้านข้างและพื้นผิวข้อต่อยังสูงกว่าความเค้นสัมผัสระหว่างริมฝีปากหลักและพื้นผิวข้อต่อ

ดังนั้นการต่อเพลาจึงบังคับให้ของเหลวในพื้นที่ล้อม” กลับไปที่ห้องเล็ก ๆ สร้างสภาพการปิดผนึกที่เชื่อถือได้ซึ่งช่วยเพิ่มประสิทธิภาพการปิดผนึกของแหวน Yความดันที่สูงขึ้นในพื้นที่ล้อม” ความเค้นสัมผัสที่มากขึ้นจากริมฝีปากด้านข้างบนพื้นผิวข้อต่อและการปิดผนึกจะมีมากขึ้น

ดีกว่า.

แอพพลิเคชั่น Y Ring

ปากริมฝีปากต้องหันไปทางด้านข้างโดยมีแรงดันสูงขึ้นระหว่างการติดตั้งแหวน Yด้วยวิธีนี้เท่านั้นแหวน Y สามารถสร้างเอฟเฟกต์การปิดผนึกได้

ต้องมีการควบคุมระยะห่างระหว่างชิ้นส่วนข้อต่อแบบเลื่อนเพื่อป้องกันไม่ให้รากแหวน Y ถูกบีบเข้ากับพื้นผิวข้อต่อที่ปิดผนึกไม่ต่อเนื่องภายใต้แรงดันสูงเนื่องจากวัสดุพลาสติกเสียรูป

สำหรับแหวน Y ซึ่งมีความดันในการทำงานมากกว่า 16 MPa เพื่อให้อายุการใช้งานของแหวน Y

ต้องติดตั้งวงแหวนในรูตของวงแหวนซีลเพื่อป้องกันไม่ให้รูตถูกบีบให้มีระยะห่างพอดี

เพื่อรักษาเสถียรภาพในการเคลื่อนที่และหลีกเลี่ยงการพลิกคว่ำและการบิดเบี้ยวระหว่างการเคลื่อนที่แบบลูกสูบสามารถติดตั้งวงแหวนรองรับเข้ากับลิปแหวน Y ได้

ลิปซีลและแหวน Y พร้อมวงแหวนรองรับ
